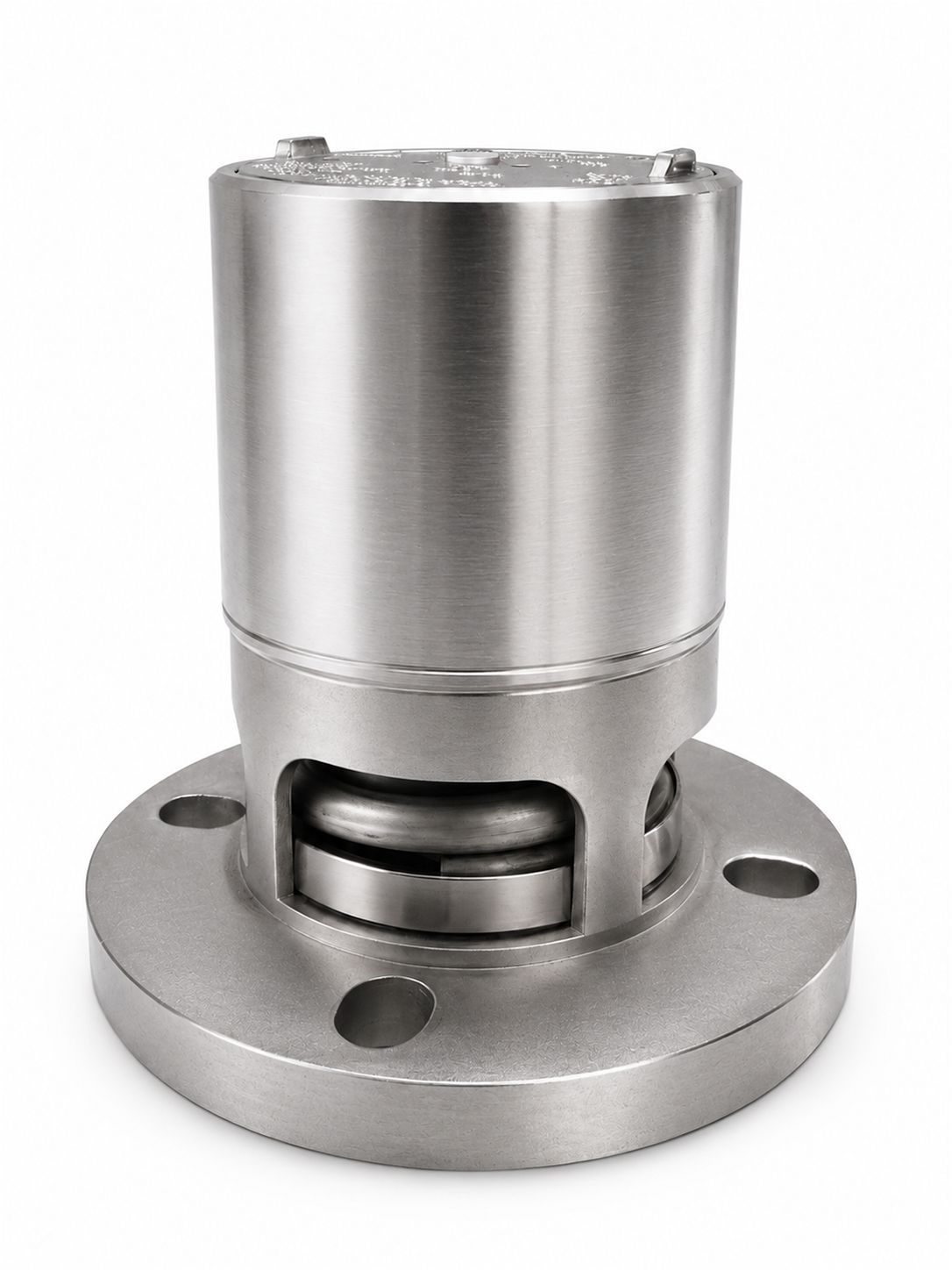

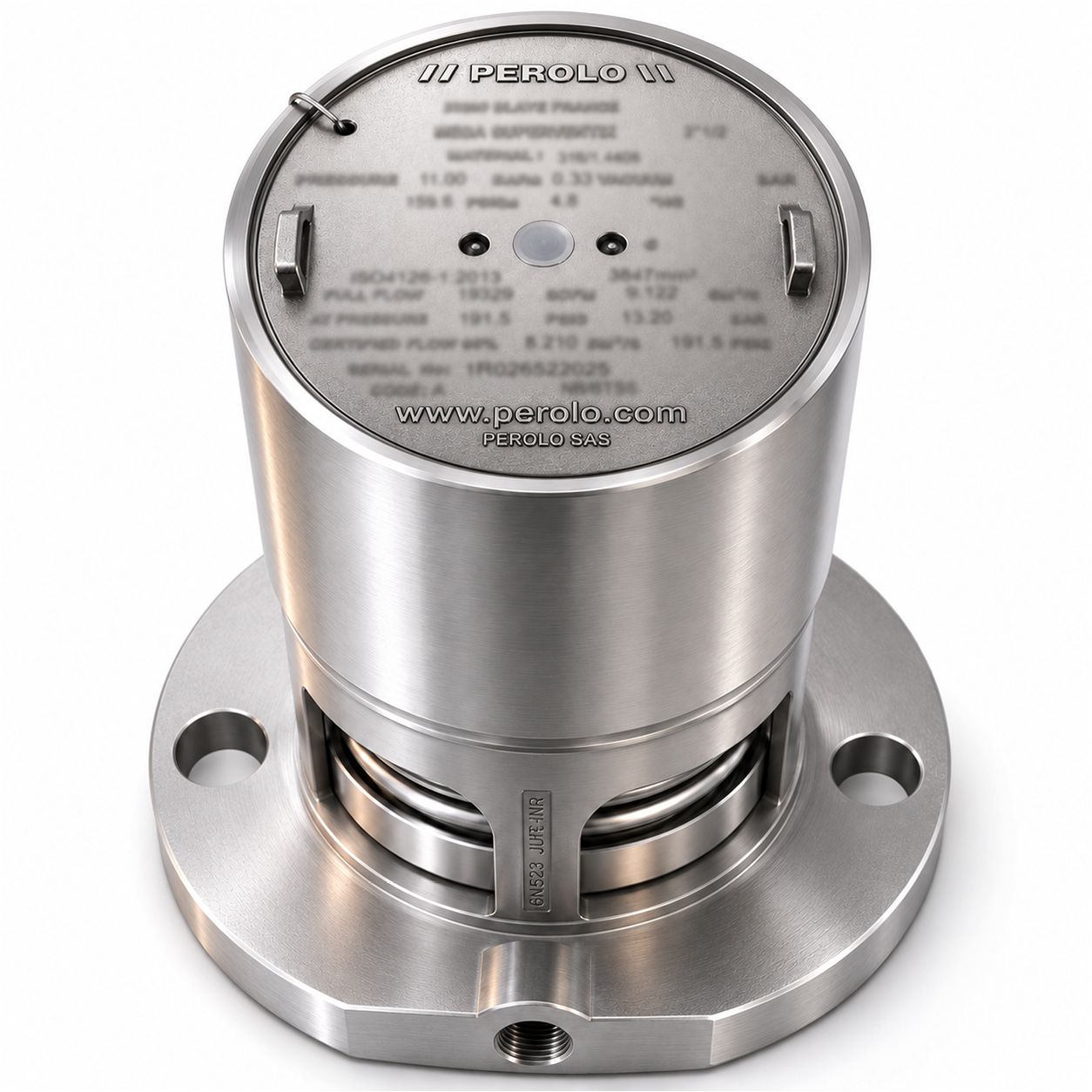

วาล์วนิรภัย แรงดันสูง รุ่น MEGA SUPERVENTIX MH65F คือ Safety Relief Valve (Without Flame-Proof Gauze) ผลิตโดย PEROLO สำหรับป้องกันถังแรงดันจากภาวะแรงดันเกินโดยไม่ตั้งใจ โดยเฉพาะกรณีแรงดันพุ่งสูงอย่างรวดเร็ว เช่น เหตุเพลิงไหม้ ที่ต้องการอัตราการระบายสูงในเวลาสั้น

วาล์วมีขนาดทางผ่าน DN65 (2.5 นิ้ว) เชื่อมต่อด้วยเกลียว 2.5″ BSP ตั้งค่าเปิดระบายที่ 1,100 kPa หรือ 11 Bar เป็นแบบ Single Acting ระบายแรงดันเกินเพียงอย่างเดียว ไม่มี Vacuum Relief และรุ่นนี้ไม่มี Flame-Proof Gauze ตัวเรือนผลิตจาก Stainless Steel 316L รองรับทั้งถังแรงดันแบบติดตั้งอยู่กับที่และถังงานขนส่งที่กำหนด Set Pressure ในช่วง 8 ถึง 14 Bar

หลักการทำงานของ วาล์วนิรภัย แรงดันสูง แบบ Spring Loaded

ภายในวาล์วมีชุดสปริงแรงดันสูงกด Pressure Plate ไว้ในตำแหน่งปิด เมื่อแรงดันในถังถึงค่า Set Pressure 11 Bar แรงดันจะเอาชนะแรงสปริง ยก Pressure Plate ขึ้นเปิดทางระบายก๊าซหรือไอ เมื่อแรงดันกลับสู่สมดุล สปริงดันแผ่นกลับปิดโดยอัตโนมัติ

กรณีแรงดันเพิ่มอย่างรวดเร็ว Pressure Plate ยกตัวได้ถึงประมาณ 20 มิลลิเมตร เปิดพื้นที่ระบายสูงสุดเพื่อรองรับอัตราการไหลสูง นี่คือเหตุผลที่ตระกูล SUPERVENTIX ถูกเลือกใช้ในงานที่ข้อกำหนดการระบายเข้มงวด

ข้อจำกัดที่ต้องเข้าใจ: รุ่นนี้ไม่มี Vacuum Poppet จึงป้องกันเฉพาะแรงดันเกิน ไม่สามารถป้องกันถังยุบจากความดันลบได้ หากระบบต้องการทั้งสองฟังก์ชันต้องเลือกรุ่น Pressure/Vacuum แทน

อัตราการระบาย วาล์วนิรภัย แรงดันสูง MH65F

ค่าอัตราการไหลตามเอกสารผู้ผลิต วัดที่ 120% ของ Set Pressure เงื่อนไข 101.3 kPa ที่ 15°C

Set Pressure	อัตราวัดจริง (ไม่มี Gauze)	อัตรารับรอง Federal Register Coefficient
8 Bar (800 kPa)	6.76 Sm³/s (14,323 Scfm)	6.08 Sm³/s (12,892 Scfm)
11 Bar (1,100 kPa)	9.16 Sm³/s (19,409 Scfm)	8.24 Sm³/s (17,461 Scfm)
14 Bar (1,400 kPa)	11.56 Sm³/s (24,494 Scfm)	10.40 Sm³/s (22,038 Scfm)

กรณีติดตั้ง Flame-Proof Gauze อัตราการไหลลดลงน้อยกว่า 12%

เลือก Set Pressure อย่างไรให้ถูกต้อง

ผู้ผลิตกำหนดหลักการเลือกไว้ชัดเจน: Set Pressure ของวาล์วนิรภัยกำหนดที่ 1.1 เท่าของแรงดันใช้งานของถัง (1.1 x MAWP) ดังนั้นรุ่น 11 Bar เหมาะกับถังที่มีแรงดันใช้งานประมาณ 10 Bar

ห้ามเลือกจากขนาดเกลียวเพียงอย่างเดียว ก่อนสั่งซื้อต้องตรวจสอบ MAWP และ Design Pressure ของถังจาก Data Plate แล้วเทียบกับ Set Pressure ของวาล์ว รวมถึงตรวจสอบ Chemical Compatibility ระหว่างตัววาล์ว O-ring, Gasket และผลิตภัณฑ์ที่บรรจุ

ข้อมูลทางเทคนิค

รายการ	รายละเอียด
ชื่อสินค้า	High-Pressure MEGA SUPERVENTIX Safety Relief Valve
ผู้ผลิต	PEROLO
รุ่น	MH65F
รหัสรุ่นมาตรฐาน	MH65F1100TSC
ประเภท	Pressure-Only SRV, Single Acting
Nominal Diameter	DN65 (2.5 นิ้ว)
Connection	เกลียว 2.5″ BSP
Pressure Setting	1,100 kPa / 11 Bar
ช่วง Set Pressure ของรุ่น	8 ถึง 14 Bar
Vacuum Setting	ไม่มี
Flame-Proof Gauze	ไม่มี
น้ำหนัก	4.4 กก.
วัสดุตัววาล์ว	Stainless Steel 316L / 1.4409
Setting Seal	FEP
O-ring	FEP/Silicone (เลือกวัสดุอื่นได้)
Working Temperature	-40°C ถึง +190°C

ช่วงอุณหภูมิเปลี่ยนแปลงตามวัสดุซีลที่เลือก

ถอดรหัสรุ่น MH65F1100TSC

ตำแหน่งรหัส	ความหมาย	ตัวเลือก
MH65	High-Pressure MEGA SUPERVENTIX DN65	คงที่
F	Body Connection	F = 2.5″ BSP
11	Pressure Setting	08 = 8 Bar, 11 = 11 Bar, 14 = 14 Bar (ค่าอื่นสั่งได้)
00	Vacuum Setting	00 = ไม่มี Vacuum
T	Setting Gasket	T = FEP
S	Flame-Proof Gauze	S = ไม่มี, G = มี
C	Gasket Material	C = Composite/PTFE, CF = Fluolion, P = Perbunan/PTFE

ตรวจสอบ Full Part Number, Serial Number และ Certificate ของสินค้าล็อตจริงประกอบการสั่งซื้อทุกครั้ง

มาตรฐานและการรับรอง

MEGA SUPERVENTIX MH65F ออกแบบให้สอดคล้องกับ ADR, IMDG, RID และ ISO 4126-1 (§7.3) ครอบคลุมข้อกำหนดวาล์วนิรภัยของถังแรงดันในงานขนส่ง

จุดเด่นของ วาล์วนิรภัย แรงดันสูง MEGA SUPERVENTIX

ออกแบบเฉพาะสำหรับช่วงแรงดันสูง 8 ถึง 14 Bar
อัตราระบายรับรอง 8.24 Sm³/s ที่ Set Pressure 11 Bar
Pressure Plate ยกตัว 20 มม. เปิดพื้นที่ระบายสูงสุดเมื่อแรงดันพุ่ง
ตัวเรือน Stainless Steel 316L ซีล FEP
โครงสร้าง Single Acting ชิ้นส่วนน้อย บำรุงรักษาง่าย
รองรับอุณหภูมิ -40°C ถึง +190°C
ติดตั้งร่วมกับ Bursting Disc และ Pressure Gauge ได้
มี Spring Set และ O-ring อะไหล่แท้แยกจำหน่าย

การใช้งานที่เหมาะสม

เหมาะสำหรับ ISO Tank Container แบบแรงดันสูง, Road Tanker, IBC แบบแรงดัน, Static Pressure Tank, ถังขนส่งก๊าซหรือของเหลวภายใต้แรงดัน และถังสารเคมีแรงดันสูงที่กำหนด Safety Relief Pressure 11 Bar โดยระบบต้องไม่ต้องการฟังก์ชัน Vacuum Relief และกำหนดสเปกแบบไม่มี Flame-Proof Gauze

ขั้นตอนการติดตั้งเบื้องต้น

ข้อกำหนดความปลอดภัยจากผู้ผลิต: ต้องติดตั้งวาล์วในตำแหน่งที่ก๊าซหรือของเหลวที่ระบายออกไม่พุ่งเข้าหาผู้ปฏิบัติงาน

ตรวจสอบ Nameplate, Set Pressure และ Serial Number ของวาล์ว
ตรวจสอบว่า Set Pressure 11 Bar สอดคล้องกับ MAWP ของถัง (หลัก 1.1 x MAWP)
ถอด Protective Cap ออกจากเกลียว 2.5″ BSP
ทำความสะอาดเกลียว หน้าแปลน และปะเก็น ไม่ให้มีฝุ่นหรือเศษโลหะ
หมุนวาล์วพร้อม Setting Gasket เข้าด้วยมือ แล้วขันด้วย C-Spanner ที่แรงขัน 20 daN·m ±5
ตรวจสอบความแน่นบริเวณ Gasket หรือ Bursting Disc Interface
ทดสอบการรั่วก่อนนำระบบกลับมาใช้งาน

คำเตือนสำคัญ: ห้ามถอด Wire Weld Seal ระหว่าง Body และ Cover ก่อนถึงรอบตรวจสอบตามกำหนด การถอดซีลก่อนกำหนดทำให้การรับประกันสิ้นสุดทันที

หมายเหตุรุ่นนี้: เป็นแบบไม่มี Flame-Proof Gauze ขั้นตอนถอดและประกอบ Gauze ใน Installation Sheet ใช้เฉพาะรุ่นที่เลือกอุปกรณ์ดังกล่าว

อุปกรณ์ติดตั้งและอุปกรณ์เสริม

รายการ	Part Number
Weld-in Flange	12 91 14 00 00
Recess Flange	12 92 14 00 00
Seal	11 10 01 60 00
Bursting Disc Adaptor Flange	11 91 15 00 00
Screw Kit	12 12 60 91 00
Pressure Gauge 0-10 Bar	70 21 02 00 24

ข้อสังเกต: Pressure Gauge ช่วง 0-10 Bar ไม่ครอบคลุมการแสดงผลเหนือ Set Pressure 11 Bar ควรตรวจสอบ Gauge Range ที่เหมาะกับระบบจริงก่อนเลือกติดตั้ง

อะไหล่ Spring Set และซีล

Spring Set กำหนดค่า Set Pressure ของวาล์ว เปลี่ยนชุดสปริงเพื่อปรับค่าได้ตามช่วงของรุ่น

รายการ	Part Number
Spring Set 9 Bar	11 10 49 00 02
Spring Set 11 Bar	11 10 49 00 03
Spring Set 14 Bar	11 10 49 00 08
Pressure O-ring (FEP/Silicone)	11 10 01 99 05

การเปลี่ยน Spring Set ต้องทำใน Workshop พร้อม Test Rig เพื่อทดสอบ Set Pressure ใหม่ทุกครั้ง ห้ามปรับตั้งหน้างาน

การบำรุงรักษาและคำเตือนความปลอดภัย

ผู้ผลิตแนะนำถอดตรวจสอบวาล์วใน Workshop ทุกประมาณ 2 ปี โดยช่างที่มีความรู้และเครื่องมือสำหรับ Safety Relief Valve เท่านั้น

คำเตือนอันตราย: Spring Load ภายในอยู่ระหว่าง 100 ถึง 700 daN เมื่อถอด Cap ชุดสปริงสามารถกระเด็นออกอย่างรุนแรง ห้ามถอดประกอบในพื้นที่ใช้งานทั่วไปเด็ดขาด

ขั้นตอนโดยสรุป: ยืนยันว่าถังไม่มีแรงดัน ถอดวาล์วจาก Tank Pad ปิดช่องหน้าแปลนด้วย Blind Cap ถอด Cap อย่างระมัดระวังและคลายแรงสปริงช้า ๆ ตรวจสอบ Pressure Plate และ Pressure Seal เปลี่ยน O-ring เมื่อพบการแข็งตัว แตก หรือเสียรูป จากนั้นประกอบ ทดสอบ Set Pressure บน Test Rig และทดสอบการรั่วก่อนติดตั้งกลับ

ข้อห้ามหลัก: ห้ามใช้กับถังที่ MAWP ต่ำกว่า Set Pressure ห้ามใช้รุ่น 11 Bar แทนรุ่นแรงดันต่ำ ห้ามติดตั้ง Flame-Proof Gauze เพิ่มเองโดยไม่ตรวจสอบสมรรถนะการไหล ห้ามปิดกั้นช่องระบาย และต้องใช้อะไหล่ OEM ของ PEROLO เท่านั้น การรับประกันสิ้นสุดทันทีเมื่อใช้อะไหล่ที่ไม่ใช่ OEM

สั่งซื้อ วาล์วนิรภัย แรงดันสูง PEROLO MEGA SUPERVENTIX กับ Gavan Asia

Gavan Asia จำหน่าย วาล์วนิรภัย แรงดันสูง PEROLO MEGA SUPERVENTIX MH65F ขนาด 2.5″ BSP ตั้งระบาย 1,100 kPa (11 Bar) แบบไม่มี Vacuum และไม่มี Flame-Proof Gauze พร้อมอะไหล่ Spring Set, Pressure O-ring, Setting Gasket, Weld-in Flange, Recess Flange, Bursting Disc Adaptor และอุปกรณ์ติดตั้งครบชุด

เพื่อความถูกต้องของรุ่น แจ้ง Full Part Number, Serial Number, Pressure Certificate, MAWP ของถัง, วัสดุ Gasket และข้อกำหนด Bursting Disc ให้ทีมงานตรวจสอบก่อนสั่งซื้อ สอบถามราคา Certificate และจำนวนสินค้าพร้อมส่งจากคลัง Bangplee และ Laem Chabang ติดต่อ Gavan Asia วันนี้

แบรนด์	Perolo
รหัสรุ่น	MH65F1100TSC
ประเภท	วาล์วนิรภัย (Safety Relief Valve) สำหรับ ISO Tank แรงดันสูง
ขนาด	DN65 (2.5 นิ้ว)
Set Pressure	11 Bar (1,100 kPa) ปรับได้ 8 ถึง 14 Bar
Vacuum Setting	ไม่มี
การเชื่อมต่อ	เกลียว 2.5″ BSP
วัสดุตัวเรือน	Stainless Steel 316L / 1.4409
อุณหภูมิใช้งาน	-40°C ถึง +190°C
น้ำหนัก	4.4 กก.
