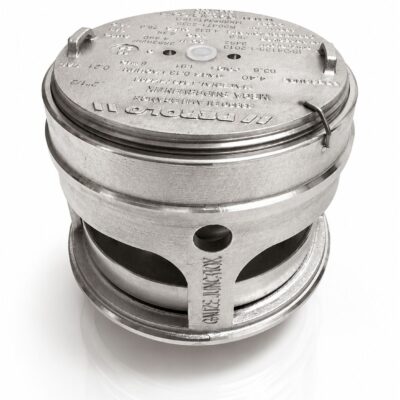

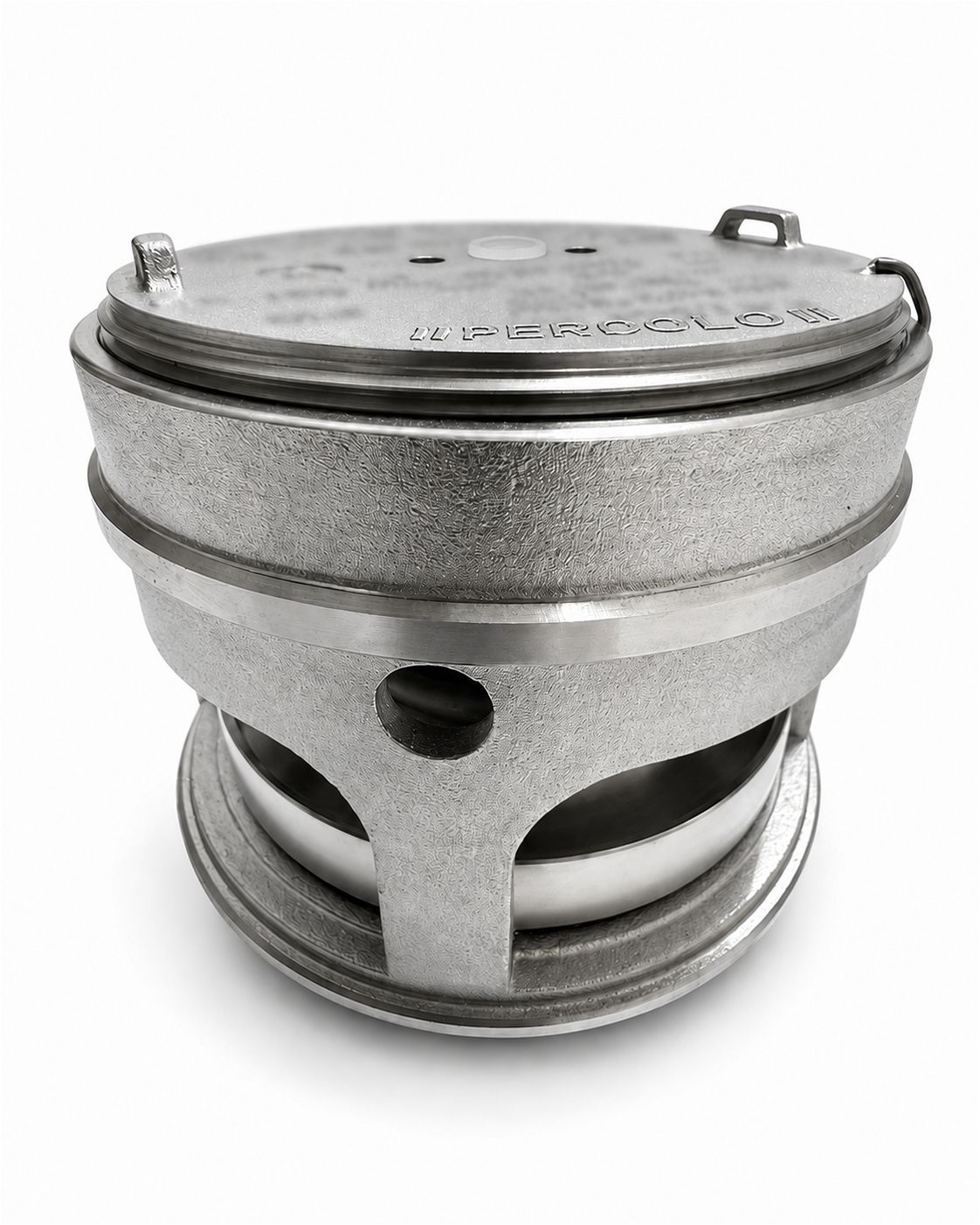

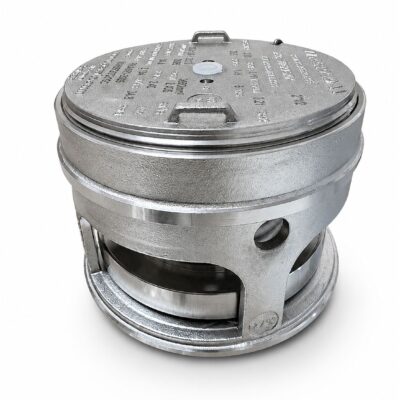

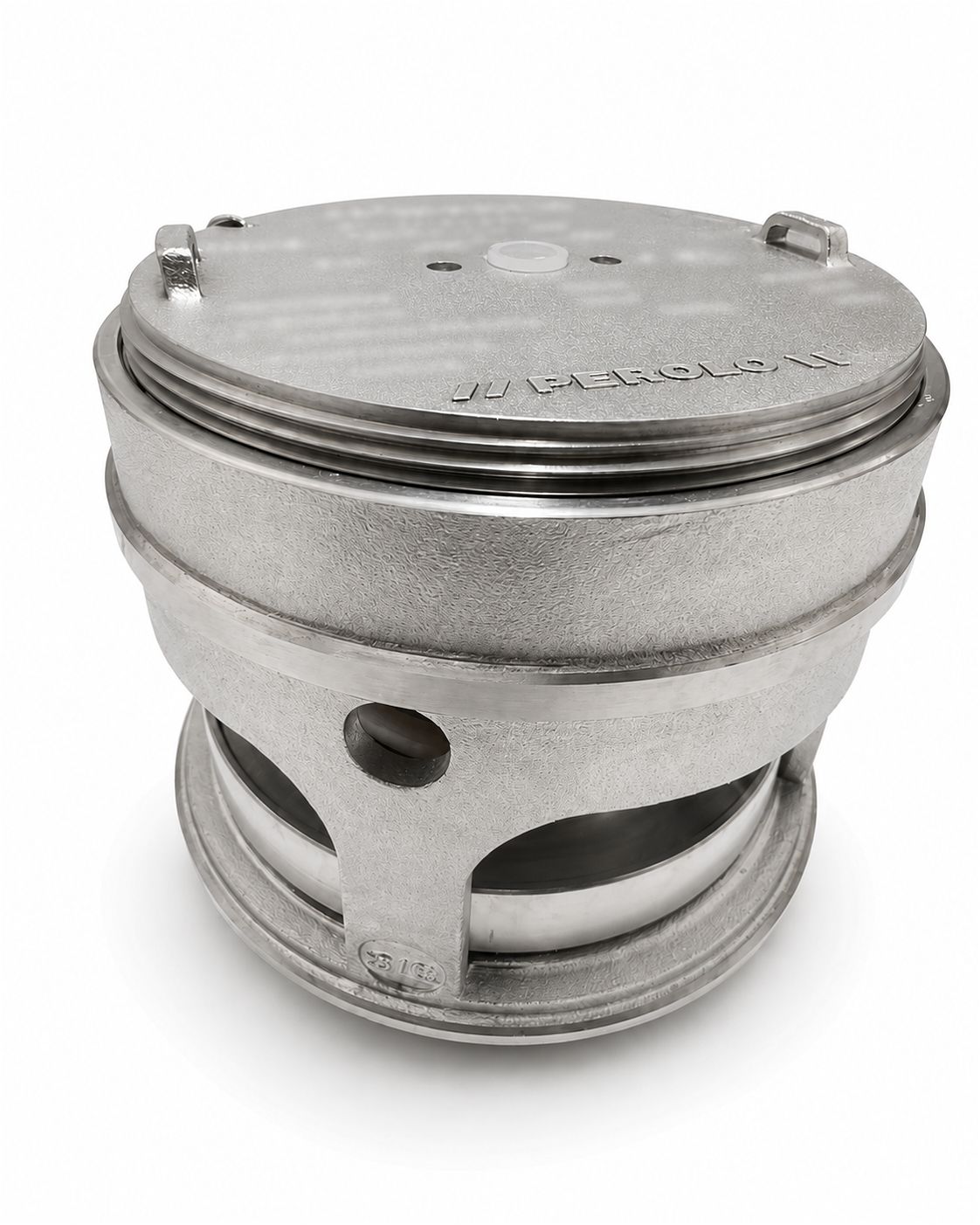

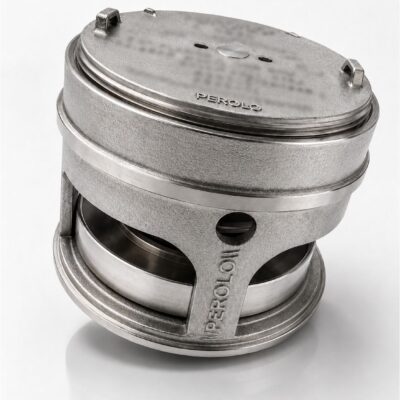

วาล์วนิรภัย ISO Tank ระบายแรงดันและสุญญากาศ (PEROLO MEGA SUPERVENTIX SRV 2.5″ BSP DN65 – 3.75 Bar / Vacuum 0.21 Bar)

วาล์วนิรภัย 3.75 Bar รุ่น MEGA SUPERVENTIX SRV 2.5″ BSP คือ Pressure and Vacuum Safety Relief Valve ผลิตโดย PEROLO ประเทศฝรั่งเศส มีให้เลือกทั้งรุ่น MX65F (มาตรฐาน) และ MP65F (PED) สำหรับป้องกันถังจากแรงดันเกินและภาวะสุญญากาศที่มากเกินกำหนด

วาล์วมีขนาดทางผ่าน 2½ นิ้ว หรือ DN65 เชื่อมต่อกับถังด้วยเกลียว 2½” BSP โดยตั้งค่าการเปิดระบายที่:

• Pressure Setting: 3.75 Bar หรือ 375 kPa
• Vacuum Setting: 0.21 Bar หรือ 21 kPa

เมื่อแรงดันในถังถึง 3.75 Bar วาล์วจะเปิดระบายก๊าซหรือไอออกโดยอัตโนมัติ ในทางกลับกัน เมื่อเกิดความดันลบถึง 0.21 Bar ระบบ Vacuum Relief จะเปิดให้อากาศเข้าถังเพื่อปรับสมดุล จึงลดความเสี่ยงต่อการเสียรูปหรือยุบตัวของถัง

MEGA SUPERVENTIX มีโครงสร้างกะทัดรัดแต่ให้สมรรถนะการไหลสูง เหมาะสำหรับ ISO Tank Container, Road Tanker, Rail Tank, IBC และถังแรงดันแบบติดตั้งอยู่กับที่

ระบบระบายแรงดันเกิน

ชุดสปริงภายในกด Pressure Plate ให้อยู่ในตำแหน่งปิด เมื่อแรงดันในถังถึงค่า Set Pressure 3.75 Bar แรงดันจะเอาชนะแรงกดของสปริง แผ่นวาล์วจึงยกตัวเปิดทางระบาย จากนั้นสปริงจะดันแผ่นวาล์วปิดกลับเองเมื่อแรงดันสมดุล

หากแรงดันเพิ่มสูงอย่างรวดเร็ว Pressure Plate จะเคลื่อนตัวเพื่อเปิดพื้นที่ระบายให้มากขึ้น ช่วยให้วาล์วระบายแรงดันได้อย่างรวดเร็ว

ระบบป้องกันสุญญากาศ

เมื่อความดันในถังลดลงถึง 0.21 Bar ชุด Vacuum Poppet จะเปิดให้อากาศเข้าสู่ถัง ช่วยปรับสมดุลความดันภายในและภายนอก และลดความเสี่ยงที่ตัวถังจะเสียรูปจากภาวะสุญญากาศ

• ผู้ผลิต: PEROLO (France)
• รุ่นมาตรฐาน: MX65F | รุ่น PED: MP65F
• Nominal Diameter: DN65 หรือ 2½ นิ้ว
• Body Connection: 2½” BSP Threaded
• Pressure Setting: 3.75 Bar / 375 kPa
• Vacuum Setting: 0.21 Bar / 21 kPa / 210 mBar
• น้ำหนัก: 3 กิโลกรัม
• วัสดุตัววาล์ว: Stainless Steel 316 / 1.4408
• O-ring: FEP/Silicone | Setting Gasket: ตาม Codification ของรุ่น
• Working Temperature: -50°C ถึง +190°C (ช่วงอุณหภูมิอาจแตกต่างตามวัสดุซีล) | รุ่น HT สูงสุด +250°C
• ช่วง Pressure Setting ของรุ่น: 0.5 ถึง 7.3 Bar | ช่วง Vacuum Setting: 50 ถึง 410 mBar

อัตราการไหลที่ Set Pressure 3.75 Bar (ตาม Specification Sheet)

• Measured Flow ที่ 110% ของ Set Pressure (ไม่ติด Gauze): 3.50 Sm³/s หรือ 7,407 Scfm
• Certified Flow 90% ที่ 110%: 3.15 Sm³/s หรือ 6,666 Scfm
• Measured Flow ที่ 120%: 3.86 Sm³/s หรือ 8,185 Scfm
• เงื่อนไขการวัด: 101.3 kPa ที่ 15°C | Flow ลดลงเมื่อติด Gauze น้อยกว่า 3%

หมายเหตุเรื่องวัสดุ: ชื่อสินค้าบางแหล่งระบุ 316L แต่เอกสาร Specification ระบุวัสดุตัววาล์วเป็น 316 / 1.4408 จึงควรตรวจสอบ Material Certificate และเครื่องหมายบนวาล์วของสินค้าล็อตจริงก่อนระบุ 316L

จากระบบ Codification ของ PEROLO รุ่นนี้ประกอบด้วย MX65 หรือ MP65, Connection แบบ F (2½” BSP), Pressure Setting 3.75 Bar และ Vacuum Setting 0.21 Bar

ส่วนตัวเลือกอื่นได้แก่ Flame Proof Gauze, ชนิด Setting Gasket (Composite/PTFE หรือ Perbunan/PTFE), Vacuum Test Button และ Halar Coating ดังนั้น Full Part Number ต้องตรวจสอบจาก Nameplate, Certificate หรือ Purchase Order ของวาล์วจริง

MEGA SUPERVENTIX ออกแบบให้สอดคล้องกับ ADR, IMDG, RID และ ISO 4126-1 §7.3 พร้อม Design Approval จาก DNV และ RMR

สำหรับรุ่น MP65F ผ่าน PED 2014/68/EU (Category IV, Module H1, Fluid Group 1, Notified Body: DNV) รองรับ Set Pressure สูงสุด 4.4 Bar ดังนั้นรุ่นตั้งค่า 3.75 Bar อยู่ในช่วงของรุ่น PED แต่ต้องยืนยันว่าสินค้าจริงเป็น MP65F พร้อม Certificate ตรงกับ Serial Number

• ป้องกันทั้งแรงดันเกินและสุญญากาศในวาล์วตัวเดียว
• ตั้ง Pressure 3.75 Bar และ Vacuum 0.21 Bar
• 3.75 Bar เป็น Spring Set มาตรฐานของรุ่น มีอะไหล่ตรงรุ่นพร้อมส่ง
• เชื่อมต่อเกลียว 2½” BSP โครงสร้างกะทัดรัด น้ำหนักเพียง 3 กก.
• อัตราการไหลสูงถึง 3.50 Sm³/s ที่ 110% ของ Set Pressure
• มีรุ่น MX65F (มาตรฐาน) และ MP65F (PED)
• รองรับอุณหภูมิ -50°C ถึง +190°C รุ่น HT สูงสุด +250°C
• เลือกติดตั้ง Flame Proof Gauze, Bursting Disc และ Pressure Gauge ได้

เหมาะสำหรับ ISO Tank Container, Road Tanker, Rail Tank Car, IBC, Static Pressure Tank รวมถึงถังขนส่งสารเคมีเหลวและผลิตภัณฑ์อาหารเหลวที่กำหนด Set Pressure 3.75 Bar และ Vacuum 0.21 Bar

ก่อนใช้งาน ต้องตรวจสอบว่า Set Pressure สอดคล้องกับ MAWP ของถัง และวัสดุของตัววาล์ว O-ring และ Gasket ใช้งานร่วมกับผลิตภัณฑ์ที่บรรจุได้อย่างปลอดภัย

1. ตรวจสอบ Pressure และ Vacuum Setting บน Nameplate ให้เหมาะกับ MAWP ของถัง
2. ตรวจสอบ Material Compatibility กับผลิตภัณฑ์ที่ขนส่ง
3. ติดตั้งในบริเวณที่ก๊าซหรือของเหลวจากวาล์วไม่พุ่งเข้าสู่ผู้ปฏิบัติงาน
4. ถอด Protective Cap และ Gauze ที่ติดตั้งชั่วคราวออกก่อนประกอบ
5. ทำความสะอาดเกลียว หน้าแปลน และ Setting Gasket
6. หมุนวาล์วพร้อมปะเก็นเข้าด้วยมือ แล้วขันแน่นด้วย C-Spanner ตาม Torque ของวัสดุปะเก็น
7. ตรวจสอบ Wire Weld Seal และการรั่วซึมหลังติดตั้ง

• Perbunan/PTFE: 80 N·m ±5 N·m
• Composite/PTFE: 230 N·m ±5 N·m
• PTFE: 240 N·m ±5 N·m
• กรณีติดตั้ง Bursting Disc และ Adaptor Flange: ขันสกรู M10 จำนวน 6 ตัวที่ 30 N·m ±5 N·m

• Weld-in Flange: 12 91 14 00 00 | Recess Flange: 12 92 14 00 00 (ทั้งคู่ Stainless Steel 316L รูติดตั้ง 6 จุดบน PCD105)
• Seal: 11 10 01 60 00 | Screw Kit: 12 12 60 91 00
• Bursting Disc Adaptor: 11 91 15 00 01 | Pressure Gauge: 70 18 06 00 95
• Flame Proof Gauze Kit, Vacuum Test Button และ Bursting Disc Assembly

Spring Set ตรงรุ่น

• Pressure Spring Set 3.75 Bar: 11 10 01 96 00
• Vacuum Spring Set 0.21 Bar: 11 10 01 98 00

Pressure และ Vacuum Seal

• Pressure O-ring FEP/Silicone: 11 10 01 99 05 | ชุด 10 ชิ้น: 11 10 01 99 06
• Pressure & Vacuum O-ring Kit: 11 10 01 91 00 | Vacuum O-ring ชุด 10 ชิ้น: 11 10 17 99 00
• Pressure/Vacuum Plate: 11 10 01 99 00 | Vacuum Poppet: 11 10 01 99 02 | Vacuum Set Kit: 11 10 01 99 08

อุปกรณ์อื่น

• Flame Proof Gauze Kit: 11 10 01 50 91
• Composite/PTFE Gasket: 12 91 31 91 01 | Perbunan/PTFE Gasket: 11 10 01 93 00

Maintenance Sheet ระบุ Spring Set สำหรับ Pressure 3.75 Bar และ Vacuum 0.21 Bar แยกเป็นอะไหล่เฉพาะรุ่นอย่างชัดเจน จึงสั่งอะไหล่ตรงรุ่นได้ทันที

ผู้ผลิตแนะนำให้ถอดตรวจสอบวาล์วใน Workshop ประมาณทุก 2 ปี โดยช่างที่มี Test Rig สำหรับ Safety Relief Valve เท่านั้น

หลังเปลี่ยน Spring Set หรือ Seal ต้องทดสอบจุดเริ่มเปิดที่ 3.75 Bar และการเปิด Vacuum ที่ 0.21 Bar ด้วย Manometer ที่แม่นยำ จากนั้นปิดผนึก Cap ด้วย Stainless Steel Wire และควรใช้ Spring Set ของ PEROLO เท่านั้น

• ตรวจสอบให้แน่ใจว่าถังไม่มีแรงดันก่อนถอดวาล์ว
• ห้ามถอด Cover ขณะ Spring Set ยังมีแรงกด เพราะ Spring Load อยู่ระหว่าง 100 ถึง 400 daN และอาจกระเด็นออกอย่างรุนแรง
• ห้ามปรับ Pressure Setting โดยไม่มี Test Rig และห้ามถอด Wire Weld Seal ก่อนถึงรอบตรวจสอบ
• ห้ามปิดกั้นช่องทางระบาย และตรวจสอบ Flame Proof Gauze ไม่ให้อุดตัน
• ตรวจสอบ Pressure และ Vacuum Setting ให้ตรงกับ Certificate และ Tank MAWP
• ตรวจสอบ Chemical Compatibility ก่อนใช้งาน
• ผู้ผลิตระบุว่าการรับประกันสิ้นสุดทันทีหากติดตั้งอะไหล่ที่ไม่ใช่ OEM

Gavan Asia จำหน่ายวาล์วนิรภัย 3.75 Bar ของแท้จาก PEROLO ขนาด DN65 แบบ BSP พร้อม Vacuum 0.21 Bar สำหรับ ISO Tank Container, Road Tanker, Rail Tank และถังขนส่งของเหลว

มีอะไหล่ครบชุดตรงรุ่น ทั้ง Pressure Spring 3.75 Bar, Vacuum Spring 0.21 Bar, O-ring Kit, Vacuum Set Kit, Flame Proof Gauze, Setting Gasket, Weld-in Flange และ Bursting Disc Assembly

ก่อนสั่งซื้อ กรุณาแจ้ง Full Part Number, Serial Number, PED Requirement, Flame Proof Gauze และชนิด Setting Gasket เพื่อยืนยันรุ่นได้ถูกต้อง สอบถามราคาและสต๊อก ติดต่อ Gavan Asia วันนี้
