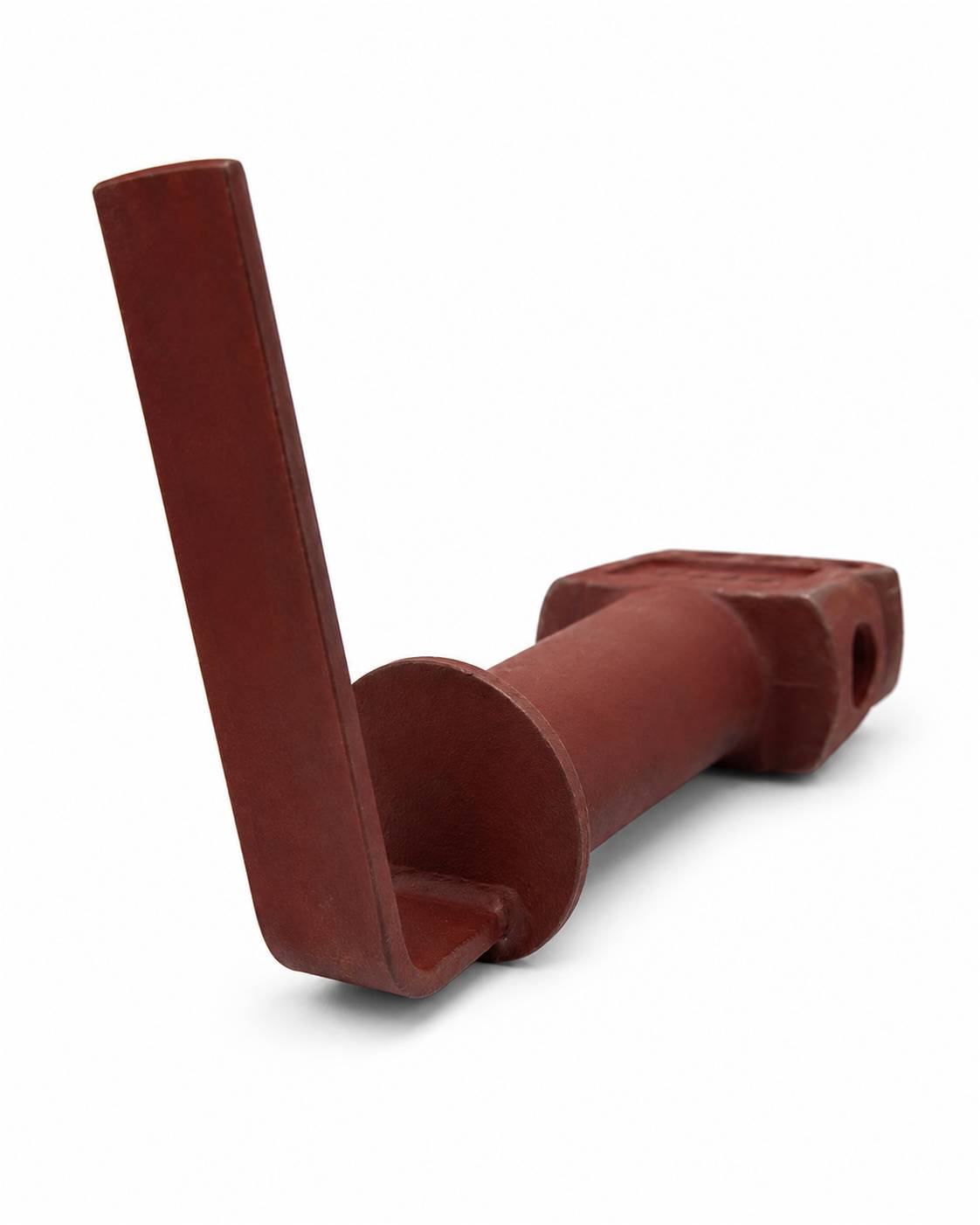

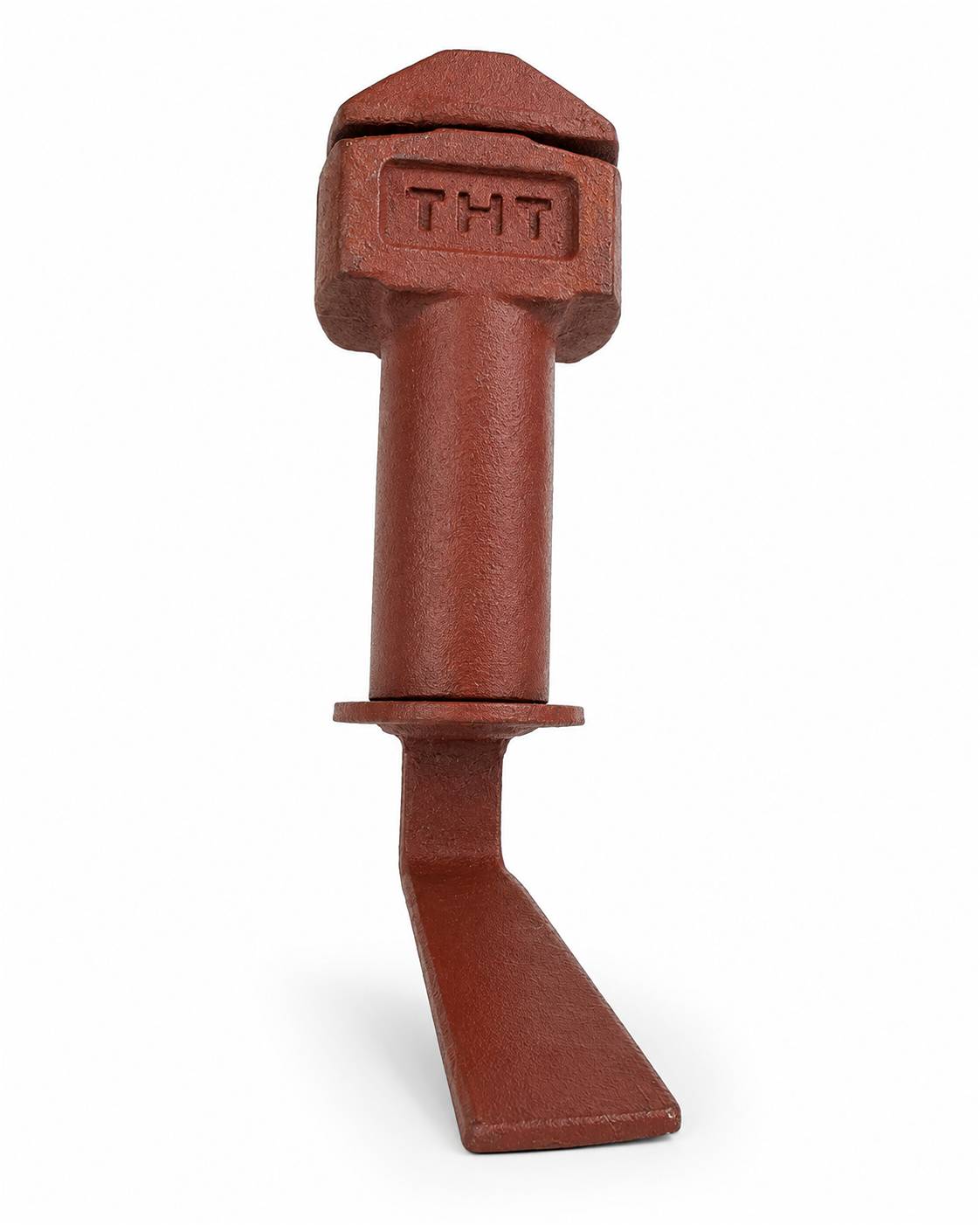

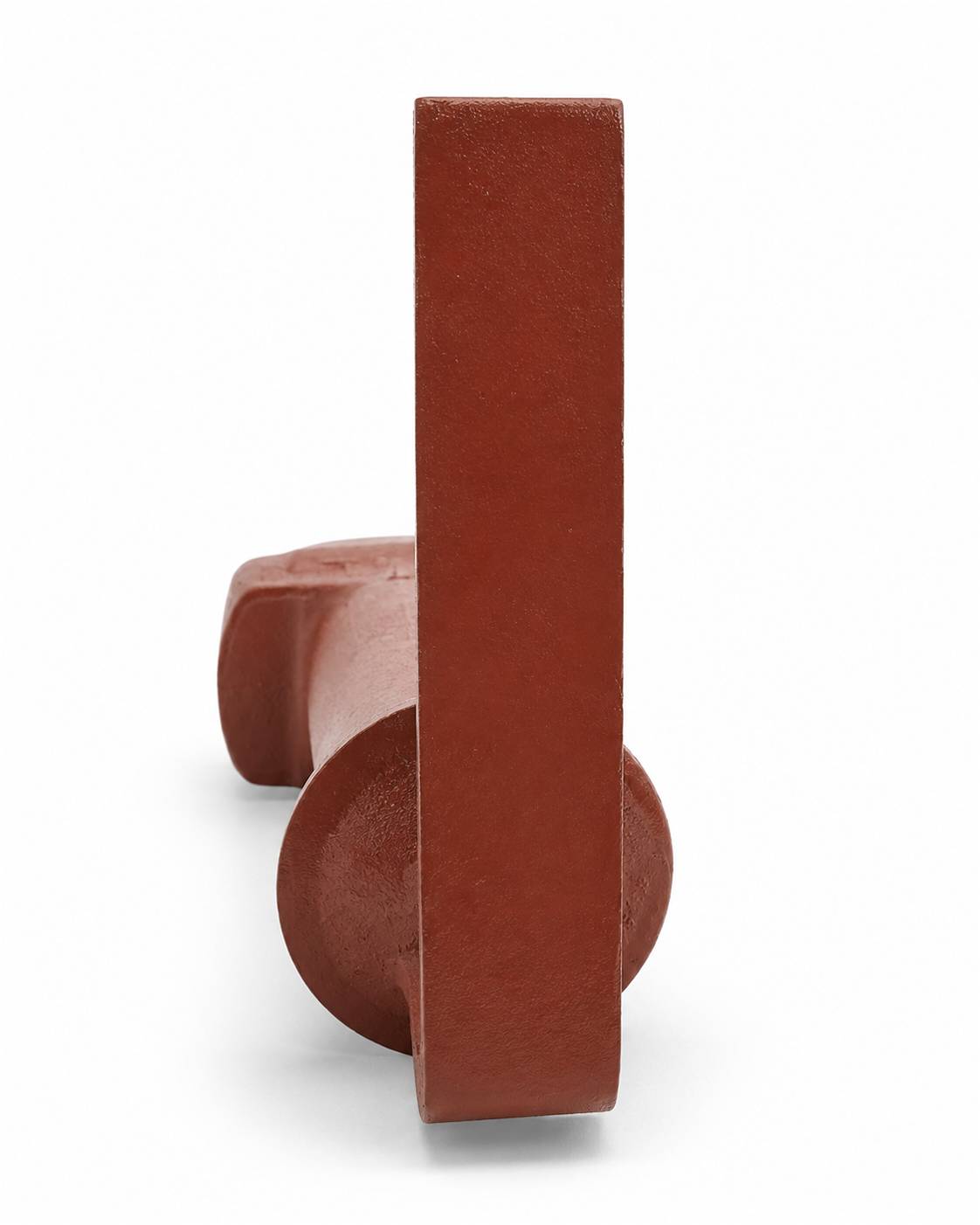

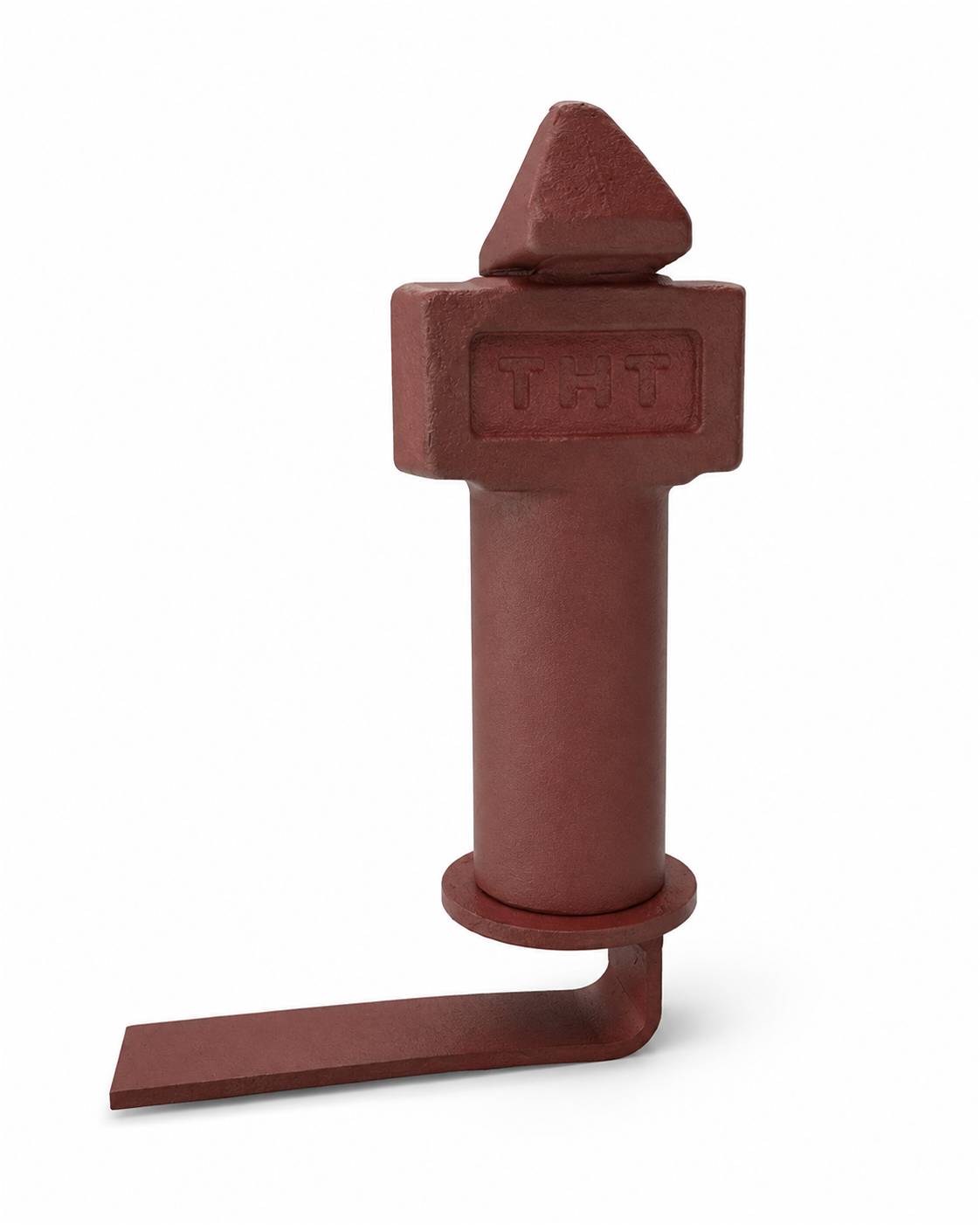

ทวิสต์ล็อครถบรรทุก แบบด้ามสั้น TLT-1H (Truck Twist Lock Short Handle)

• ทวิสต์ล็อครถบรรทุกสำหรับยึดตู้คอนเทนเนอร์ ISO เข้ากับรถบรรทุกและรถพ่วง
• รุ่นด้ามสั้น เหมาะสำหรับตำแหน่งติดตั้งที่มีพื้นที่จำกัด
• หมุนล็อกและปลดล็อกได้โดยตรงจากด้ามควบคุม
• โครงสร้างแข็งแรง เหมาะสำหรับงานขนส่งตู้คอนเทนเนอร์
• ใช้ล็อกเข้ากับ Bottom Corner Fitting ของตู้
• สามารถเปลี่ยนชิ้นส่วนภายในได้เมื่อเกิดการสึกหรอ ตามรูปแบบชุดประกอบ
• เหมาะสำหรับรถหัวลาก Container Chassis และรถพื้นเรียบที่ออกแบบสำหรับบรรทุกตู้
• มี Certificate ประกอบการสั่งซื้อ
• มีสินค้าพร้อมส่งจากคลังบางพลีและแหลมฉบัง

ทวิสต์ล็อครถบรรทุกรุ่นด้ามสั้นเหมาะสำหรับติดตั้งกับ:

• รถพ่วงบรรทุกตู้คอนเทนเนอร์
• Container Chassis
• รถบรรทุกพื้นเรียบที่ออกแบบสำหรับวางตู้
• รถขนส่งตู้คอนเทนเนอร์ขนาด 20 ฟุตและ 40 ฟุต
• รถพ่วงหรือโครงสร้างพิเศษที่มีตำแหน่ง Twist Lock ตรงตาม Corner Fitting
• งานขนส่งตู้ Dry Container, Reefer Container และ ISO Tank Container เมื่อแชสซีได้รับการออกแบบรองรับ

เมื่อวางตู้คอนเทนเนอร์ลงบนแชสซี หัว Twist Lock จะสอดเข้าไปในช่องของ Corner Fitting ที่มุมล่างของตู้ จากนั้นผู้ใช้งานหมุนด้ามควบคุมเพื่อให้หัวล็อกเปลี่ยนแนวและขัดอยู่ภายใน Corner Fitting ทำให้ตู้ถูกยึดเข้ากับรถอย่างมั่นคง

Twist Lock สำหรับแชสซีรถบรรทุกทำหน้าที่ยึดตู้จากด้านล่างบริเวณมุมตู้ โดยทั่วไปตัวเรือนจะติดตั้งเข้ากับโครงแชสซีหรือพื้นรถ ส่วนการหมุนด้ามจะเปลี่ยนตำแหน่งหัวล็อกจากสถานะปลดล็อกเป็นสถานะล็อก

1. ตรวจสอบว่า Twist Lock ทุกตำแหน่งไม่มีรอยแตก บิดงอ สึกหรอ หรือชิ้นส่วนหลวม
2. ปรับหัว Twist Lock ให้อยู่ในตำแหน่งพร้อมรับตู้
3. วางตู้คอนเทนเนอร์ลงบนแชสซี โดยให้หัวล็อกตรงกับช่อง Bottom Corner Fitting ทุกมุม
4. ตรวจสอบว่าตู้วางลงบนฐานรองอย่างสมบูรณ์และไม่มีสิ่งกีดขวาง
5. หมุนด้ามสั้นเพื่อเปลี่ยนหัว Twist Lock ไปยังตำแหน่งล็อก
6. ตรวจสอบด้วยสายตาว่าหัวล็อกทุกตำแหน่งหมุนเข้าล็อกอย่างสมบูรณ์
7. ก่อนรถออกเดินทาง ต้องตรวจสอบ Twist Lock ครบทุกจุดอีกครั้ง

การปลดล็อกต้องดำเนินการเมื่อรถจอดบนพื้นมั่นคง ไม่มีแรงกดหรือแรงดึงผิดแนว และตู้ได้รับการรองรับจากอุปกรณ์ยกอย่างเหมาะสมแล้วเท่านั้น

• ชื่อสินค้า: Truck Twist Lock Short Handle
• รุ่น: TLT-1H
• ชื่อในเอกสารรับรอง: Small Handle Truck Twistlock TLT-1H
• ประเภท: Truck/Trailer Container Twist Lock
• รูปแบบการควบคุม: Manual Short Handle
• ตำแหน่งการติดตั้ง: โครงแชสซี พื้นรถบรรทุก หรือรถพ่วงสำหรับตู้คอนเทนเนอร์
• จุดเชื่อมต่อ: Bottom Corner Fitting ของตู้คอนเทนเนอร์ ISO
• วัสดุ: ชิ้นส่วนเหล็กสำหรับงานรับแรง
• สี: น้ำตาลแดงหรือสีรองพื้นกันสนิม
• การใช้งาน: สำหรับยึดตู้คอนเทนเนอร์เข้ากับรถขนส่ง
• การติดตั้ง: ต้องติดตั้งและเชื่อมยึดกับโครงสร้างโดยผู้มีความชำนาญ
• การใช้งานต่อชุด: โดยทั่วไปใช้หลายตำแหน่งตามรูปแบบแชสซีและการออกแบบของรถ
• เอกสารประกอบ: Statement of Design Compliance และ Certificate สอบถามได้เมื่อสั่งซื้อ

Statement of Design Compliance สำหรับชุด Gavan Retractable Twistlock Assembly ซึ่งมี TLT-1H เป็นหนึ่งในชิ้นส่วนที่ระบุ กำหนดค่ารับแรงสูงสุดของชุด Twist Lock ไว้ดังนี้:

• Rated Capacity: 8,500 กิโลกรัมต่อ Twist Lock
• ชุด 4 ตัว: 34,000 กิโลกรัมต่อชุด
• Vertical Load: 10,207 กิโลกรัมต่อ Twist Lock
• เป็นค่ารับแรงแบบ Static Rating

ค่าดังกล่าวใช้กับชุดประกอบที่ใช้ชิ้นส่วน OEM ตามรายการที่กำหนดเท่านั้น และไม่ครอบคลุมความแข็งแรงหรือความเหมาะสมของโครงสร้างรถที่นำ Twist Lock ไปติดตั้ง การใช้งานจริงให้ยึดตามเอกสารรับรองของสินค้าล็อตที่จำหน่ายเป็นหลัก

การเชื่อมฐาน Twist Lock เข้ากับแชสซีต้องดำเนินการตามแบบวิศวกรรม โดยช่างเชื่อมและผู้รับผิดชอบที่มีความรู้ด้านโครงสร้างรถ การรับรองของชุด Twist Lock ไม่ได้หมายความว่าโครงสร้างแชสซี จุดเชื่อม หรือฐานติดตั้งจะรองรับแรงได้โดยอัตโนมัติ

ตำแหน่งหัวล็อกต้องตรงกับ Bottom Corner Fitting ทุกจุด หากติดตั้งคลาดเคลื่อน อาจทำให้หัว Twist Lock รับแรงผิดแนว ตู้วางไม่เต็มฐาน หรือไม่สามารถหมุนเข้าล็อกได้อย่างสมบูรณ์

• ห้ามขับรถหาก Twist Lock ล็อกไม่ครบทุกตำแหน่ง
• ห้ามใช้ Twist Lock ที่มีรอยแตก บิดงอ หรือสึกหรอผิดปกติ
• ห้ามเชื่อมซ่อมหรือดัดหัวล็อกโดยไม่มีขั้นตอนที่ผู้ผลิตรับรอง
• ห้ามหมุนด้ามขณะที่ตู้กดทับผิดตำแหน่งหรือหัวล็อกรับแรงด้านข้าง
• ตรวจสอบด้าม แกน หัวล็อก ตัวเรือน และรอยเชื่อมเป็นประจำ
• หลังวางตู้ต้องยืนยันว่าตู้สัมผัสฐานรองอย่างสมบูรณ์ก่อนหมุนล็อก
• ก่อนยกตู้ลง ต้องปลด Twist Lock ครบทุกตำแหน่ง
• ไม่ควรใช้ชิ้นส่วนต่างผู้ผลิตมาประกอบร่วมกันโดยไม่ได้รับการตรวจสอบ

เอกสารรับรองกำหนดให้เปลี่ยนชิ้นส่วนเมื่อมีการเสียรูป สึกหรอ หรือเสียหายเกิน 5% ของขนาดหรือรูปทรงเดิม และกำหนดให้ชุดที่เสียหายต้องได้รับการตรวจสอบก่อนนำกลับมาใช้งาน

Gavan Asia จำหน่ายทวิสต์ล็อครถบรรทุกแบบด้ามสั้น รุ่น TLT-1H สำหรับติดตั้งกับรถบรรทุก รถพ่วง และ Container Chassis พร้อมอะไหล่และอุปกรณ์สำหรับงานขนส่งตู้คอนเทนเนอร์

มีสินค้าพร้อมส่งจากคลังบางพลีและแหลมฉบัง พร้อมให้คำแนะนำในการตรวจสอบรุ่น ตำแหน่งติดตั้ง และความเข้ากันได้กับแชสซีเดิม

สอบถามราคา ขนาด รายละเอียดการติดตั้ง และจำนวนสินค้าพร้อมส่ง ติดต่อ Gavan Asia วันนี้
